چیلرهای جذبی و تراکمی
چیلر به دستگاهی گفته می شود که با استفاده از فرآیند تقطیر و تبخیر یک مبرد حرارت را از یک قسمت دستگاه به قسمت دیگر در یک چرخه انتقال می دهد. چیلر آب را برای سرمایش هوای ساختمان و یا مصارف صنعتی، سرد می کند. آب سرد شده بواسطه پمپ و از طریق لوله کشی به واحدهای توزیع کننده هوای سرد مانند فن کویل ارسال می شود. لوله های انتقال آب سرد به خوبی عایق کاری می شوند تا دمای آب سرد را حفظ کنند و راهی برای تبخیر آب نیز وجود ندارد.
چیلر ها به دو دسته چيلرهاي تراکمي و چيلرهاي جذبي تقسيم بندی می شوند. چيلرهاي تراکمي از انرژي الکتريکي و چيلرهاي جذبي از انرژي حرارتي به عنوان منبع اصلي براي ايجاد سرمايش استفاده مي کنند .

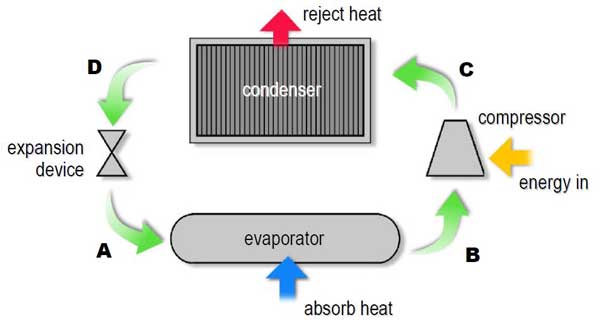

سیکل چیلر تراکمی
چیلر تراکمی چیست؟
در سیکل چیلر تراکمی مبرد با گرفتن گرما از اواپراتور و افزایش فشار توسط کمپرسور کارش را انجام می دهد. مبرد فوق داغ با ورود به داخل کندانسوربا دمایی که دارد شروع به تقطیر با فشار، در دمای اشباع آن می کند، در انتها با رسیدن مبرد به شیر انبساط و افت فشار توسط آن ، باعث ایجاد امکان تبخیر می گردد.
انواع چیلر تراکمی
چیلرهای تراکمی به سبب وجود کمپرسور به انواع و اقسام زیر تقسیم می شوند.
1- چیلر تراکمی با کمپرسور اسکرو
2- چیلرهای تراکمی با کمپرسور اسکرال
3- چیلرهای تراکمی با کمپرسور سانتریفیوژ
4-چیلر تراکمی با کمپرسور رفت و برگشتی
اجزای اصلی چیلر تراکمی
چیلر تراکمی دارای اجزایی حیاتی و اصلی است که اختلال در هر کدام از آنها باعث اختلال در کل مجموعه کارکرد یک چیلر می شود. اجزای اصلی یک چیلر تراکمی شامل موارد زیر است :
-
کمپرسور چیلر تراکمی
-
کندانسور چیلر تراکمی
-
شیر انبساط چیلر تراکمی
-
اواپراتور چیلر تراکمی
• اجزای فرعی چیلر تراکمی
چیلر تراکمی دارای اجزا مختلفی است. از این اجزا می توان به رسیور تانک، ساید گلاس، فیلتر درایر، کلیدهای حفاظتی، ترمیستورها، آکومولاتور و اجزای الکتریکی و کنترلی دیگر اشاره کرد.

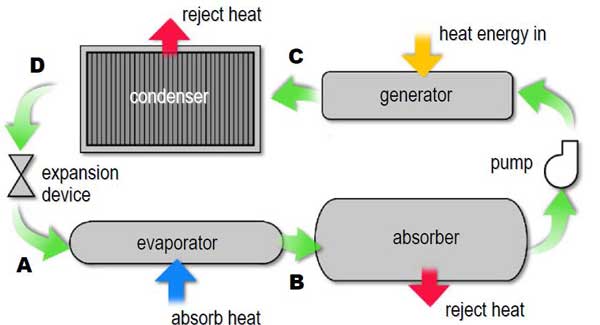

سیکل چیلر جذبی
چیلر جذبی چیست؟
چیلر جذبی یا چیلر ابزوربشن مانند چیلر تراکمی دارای محفظه ابزوربر و اواپراتور جهت تبادل دما می باشد. چیلر جذبی نیز با عملیات تبخیر موجب ایجاد سرما و کاهش دمای آب کویل می شود، آن را محفظه تبخیر کننده یا اواپراتور و پمپ آن را نیز پمپ اواپراتور یا پمپ مبرد می نامند .
انواع چیلر جذبی
چیلر جذبی نیز مانند چیلر تراکمی انواع و اقسام مختلف دارد از جمله :
۱- گروه تک اثره (Single effect)
که خود به سه دسته چیلرهای تک اثره با تغذیه بخار، تک اثره با تغذیه آب داغ (دمای بالای ۱۰۰ درجه سانتیگراد) و تک اثره با تغذیه آب گرم(دمای زیر۱۰۰ درجه سانتیگراد) تقسیم می‌شوند که نحوه کار آنها مشابه بوده و همگی دارای حداقل یک مولد حرارتی می‌باشند.
۲- گروه دو اثره (Double effect)
که به دو دسته دو اثره با تغذیه بخار و دو اثره با شعله مستقیم طبقه‌بندی می‌شوند. این چیلرها، جزء نسل جدید چیلرهای جذبی بوده و دارای سیکل تبرید کاملتری نسبت به چیلرهای جذبی تک اثره است.
اجزای اصلی چیلر جذبی :
-
کمپرسور چیلر جذبی
-
کندانسور چیلر جذبی
-
اواپراتور چیلر جذبی
-
ابزربر چیلر جذبی
کندانسور چیلر
دستگاه چیلر گرما را بوسیله یک مبرد که ماده شیمیای و جذب کننده حرارت می باشد مکیده و بعد مبرد آن را به کندانسور منتقل می کند که در درون آن بوسیله یک مبدل حرارتی سرد ، هوا یا آب به اتمسفر فرستاده می شود. اگر نیاز به خنکی به میزان زیادی وجود داشته باشد از برج های خنک کننده به مبدل حرارتی استفاده می شود. وقتی که مبرد، کندانسور را ترک کند تراکم ایجاد می شود و دما کاهش می یابد و با بازگشت مجدد گرمای بیشتری جذب می کند.
کمپرسور چیلر
دستگاه مکانیکی ای که حجم گازها را کاهش می دهد و به فشار آنها می افزاید،کمپرسور می گویند.
از کمپرسورها جهت فشرده سازی گاز ها استفاده می کنند. بدین طرق که به سرعت گازها را مکیده و آن ها را فشرده می سازند که این حالت باعث بالا رفتن دمای گاز ها می شود. اما این گازها باید خنک شوند . که آنها را از سیستم های خنک کننده عبور می دهند تا خنک شوند.
اواپراتور یا تبخیرکننده چیلر
اواپراتور وسیله ای است که با دریافت حرارت مایع را به حالت گاز تبدیل می کند .
این وسیله جزو ابزارآلات پر کاربرد در صنایع مختلف از جمله صنایع غذایی، نوشابه سازی، سیستم‌های تهویه مطبوع و ... است.
یک خنک کننده مبرد، گرما را جمع آوری می کند و سپس از تبادل حرارت اواپراتور برای حذف آن گرما استفاده میکند. اواپراتور حرارت را به اتمسفر میفرستد، در حالی که مبرد پس از آن به کندانسور فرستاده می شود که درآن به مایع تبدیل شده و سپس متراکم شده و به منبع گرما باز میگردد.
ابزربر چیلر
ابزربر چیلر جذبی که در مخزن پائيني بصورت مشترك با اوپراتور قرار گرفته است شامل نازل هاي پاشش، لوله پرچ تخليه گازهاي غيرقابل تقطير و لوله هاي مسي مي باشد. يك چشمي نشان دهنده سطح محلول در ابزربر را در شرايط مختلف نمايان مي سازد. بعد از پروسه مرحله اول بخار آب تبخیر شده توسط محلول نمک لیتیوم بروماید در محفظه ابزربر جذب گردیده که به علت گرمازا بودن فرایند جذب رطوبت در چیلر جذبی می توان گرما با استفاده از کویل های مسی و عبور آب برج خنک کننده انجام می گیرد.
شیر انبساط چیلر
شیر انبساط بعد از کندانسور بر سر راه مبرد قرار می گیرد زیرا فشار را از روی مبرد با منبسط کردن، برمی دارد و مجدد آن را از حالت مایع به حالت گاز تبدیل می کند. بعد از شیر انبساط حدود ۲۵ درصد از مبرد از حالت مایع به حالت گاز تغییر حالت می دهد و مخلوطی از مبرد مایع و گازی وارد مبدل حرارتی دیگری به نام اواپراتور چیلر می شود.

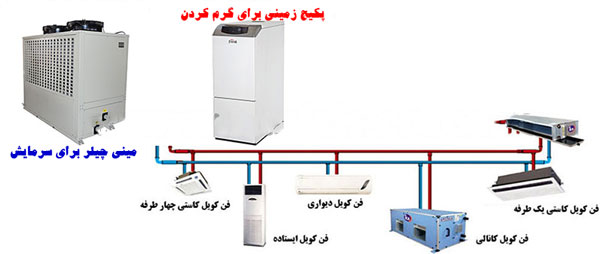

دستگاه مینی چیلر و پکیج متصل به فن کویل

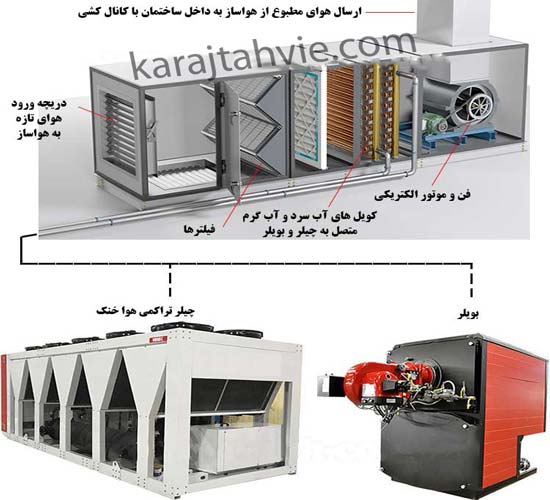

چیلر و بویلر متصل به دستگاه هواساز ساختمان
