لوله کشی شوفاژ

لوله کشی شوفاژ یکی از دغدغه های کسانی است که می خواهند رادیاتور نصب کنند. لوله کشی رادیاتور باید علاوه بر استاندارد بودن ظاهر زیبایی نیز داشته باشد بخصوص اگر نوع روکار آن استفاده گردد. لوله کشی شوفاژ شامل چهار نوع لوله کشی اصلی آب سرد ، آب گرم ، سیستم رفت و برگشت می باشد. که در مقاله قصد داریم اطلاعات مفیدی در مورد لوله کشی شوفاژ در اختیار شما قرار دهیم.

از مهم ترین موارد در لوله کشی شوفاژ انتخاب مسیر می باشد.ابتدا باید نقشه ساختمان را بررسی کنید برای این کار محل نصب رادیاتور را مشخص کنید.محل قرار گیری رادیاتور و لوله کشی شوفاژ باید طوری طراحی شود که در صورت نیاز به هواگیری شوفاز یا تعمیرات رادیاتور دچار مشکل نشوید.لوله کشی شوفاژ باید طوری باشد که حداقل مسیر را طی کند و کمترین پیج و خم برای رسیدن آب گرم بطور یکنواخت به تمام رادیاتورها را داشته باشیم. طول و عرض رادیاتور را با توجه به اندازه آن کشیده  و محل اتصال لوله های شبکه به رادیاتور را با دو دایره کوچک نشان داده  که کنار رادیاتور قرار می گیرد. در صورتی که رادیاتور بیش از ۲۵ پره داشته باشد محل لوله های رفت و برگشت در دو طرف رادیاتور کشیده می شود، در مرحله بعد باید لوله کشی مسیر رفت و برگشت را انجام دهید. توجه کنید لوله های برگشت باید به دایره نزدیک رادیاتور و لوله رفت به دایره دیگر وصل شود.

لوله کشی شوفاز مزایای زیادی نسبت به موتورخانه ، آبگرمکن و بخاری گازی داردکه می توان به مصرف کم گاز و برق ، راندمان بالا ، سیستم ایمنی بالا وغیره اشاره نمود.که بدلیل همین مزایا بسیار مورد استفاده قرار می گیرد و از اهمیت بالایی برخوردار می باشد.
لوله کشی به نوعی پایه کار محسوب می گردد که باید با دقت و اصولی کار شود. لوله کشی پکیج به دو نوع لوله کشی آب و لوله کشی گاز تقسیم می شود.


در سیستم لوله کشی مختلط  قسمتی از لوله كشی برگشت آب سيستم گرمايش، به صورت مستقیم و قسمتی دیگر به طور معكوس انجام می شود. در این روش لوله ها هم در کف زمین هم در سقف کاذب قرار می گیرد.
همانطور که در تصویر زیر مشاهده می کنید در سیستم لوله كشی گرمايش مختلط ،  برگشت در رایزرها به صورت مستقیم و در هدر به روش معكوس انجام شده است. در این سیستم مجموع اندازه طول لوله رفت و برگشت و در نتیجه مقدار افت فشار در مسیر لوله كشی برای دستگاه ها مساوی نیست. اختلاف مقدار جریان آب ،به مقدار افت فشار در رایزرهای رفت و برگشت بستگی دارد .كه شامل افت فشار در مدار لوله كشی رفت و برگشت هر دستگاه رادياتور تا محل برگشت معكوس ،  افت فشار در خود دستگاه رادياتور و همچنین  افت فشار در وصاله ها و شیرهای هر مسیر می شود .



در روش لوله کشی با برگشت مستقیم  ، آب برگشتی از هر دستگاه رادياتور شوفاژ مستقیما وارد لوله برگشت شده و به سمت موتورخانه يا پكيج حرکت می کند.در این لوله كشی، دستگاه رادياتور شوفاژی كه به موتورخانه يا پكيج نزدیك تر باشد، نسبت به رادياتورهای دیگر، طول لوله ی رفت و برگشت كمتری دارد و افت فشار كمتری در مسیر دارد، در نتیجه آب در مدار رادياتور راحت تر و بیشتر سیركوله شده و درمدارهای رادياتورهای دورتر ، كمتر جریان می یابد.
این طریقه لوله كشی آب ، برای جایی كه دستگاه های پخش كننده حرارت،  دارای افت فشار های نامساوی  مانند فن كویل ها هستند و هر كدام نیز یك شیر تنظیم كننده (balancing valve) دارند، توصیه می گردد.این سیستم یک لوله کشی خوب برای منزل و محیط های کوچک می باشد.




لوله کشی با برگشت مستقیم

 لوله کشی با برگشت معکوس برای دستگاه های رادياتور پخش كننده گرما که  دارای افت فشار مساوی و یا تقریبا مساوی هستند پیشنهاد می شود. در این سیستم آب برگشتی از دستگاه هاي رادياتور در جهت حركت آب در لوله رفت حركت می كند تا لوله برگشت آخرین دستگاه رادياتور نیز به آن متصل می شود، بعد از آن آب به سمت موتورخانه  يا پكيچ حركت خواهد كرد.
درسیستم لوله كشی با برگشت معکوس مجموع طول لوله های رفت و برگشت یکسان می باشند، در نتیجه افت فشار در مدار لوله كشی تمام دستگاه هاي رادياتور مساوی است. اگر افت فشار آب در خود دستگاه رادياتور مساوی یا تقریباً مساوی باشد، مقدار آب در هر مدار متناسب با قطر لوله محاسبه شده، جریان خواهد یافت. در بیشتر ساختمان های شهری با متراژ متوسط از این سیستم لوله کشی استفاده میشود.


لوله کشی با برگشت معکوس

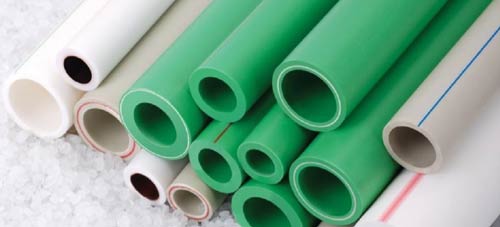

برای لوله کشی شوفاژ در گذشته از جنس لوله های آهنی استفاده می شد که به علت معایبی از قبیل اجرای سخت ، سنگین بودن لوله ، زنگ زدگی لوله ها و رسوب پذیری بالا دیگر به ندرت استفاده می شود. امروزه با  پیشرفت تنوع محصولات در تاسیسات ساختمان مصالح جدیدتری تولید شده است. لوله های پلیمری یکی از این محصولات جدید بود که بسیار مورد توجه قرار گرفت. لوله های پلیمری به دلیل اجرای ساده  و عدم زنگ زدگی و عدم  رسوب پذیری ،با استقبال زیادی مواجه شده است. این نوع لوله ها به صورت جوشی و با دستگاه اتو استفاده می شود.
لوله کشی رادیاتور با لوله پلیمری به روش سنتی اجرا می شود، که در این نوع لوله کشی لوله های رفت و برگشت از پکیج یا موتورخانه که ابتدای مسیر قرار دارد شروع شده و هر رادیاتور یک انشعاب رفت و برگشت داده می شود. در لوله کشی با لوله پلیمرمی توان  لوله کشی شوفاژ را از سقف نیز انجام داد.
البته باید اشاره کرد که بهتر است برای اجرای لوله کشی شوفاژ از لوله های 5لایه استفاده کرد به دلیل اینکه لوله های پلیمری در مقابل گرمای زیاد حالت پذیر بوده و ممکن است دچار خسارت شود که برای استفاده از این نوع لوله ها نباید دمای آب بالای 60درجه باشد.

برای لوله کشی گرمایش با لوله های پلیمری به دو صورت عمل می شود:
یک روش، روش ترکیبی با لوله های 5 لایه است که معمولا در زمانی انتخاب می شود که قصد داشته باشید از کلکتور برای لوله کشی گرمایش خود استفاده کنید و روش دوم روش سنتی لوله کشی گرمایش است که عمومیت بیشتری نیزدارد.

برای اطلاعات بیشتر در مورد لوله کشی روکار و لوله کشی توکار مطالعه شود.

در این حالت تامین آب برای کلکتورو لوله برگشت آب که لوله های اصلی کلکتور هستند با لوله پلیمری انجام می شود و لوله های انشعاب از کلکتور از نوع لوله های 5 لایه انتخاب می شوند.
کلکتور به عنوان مرکز کنترل رادیاتورها می باشد. به این صورت که هر بار در صورت خرابی یکی از انشعاب ها و یا رادیاتورها نیازی به خارج کردن همه رادیاتور ها از مدار گرمایش نیست و تنها با قطع مدار مشخص می توانید کار تعمیرات را انجام دهید.
در روش لوله کشی کلکتوری پلیمری انشعابات تماما بصورت مجزا برای هر رادیاتور از کلکتور گرفته می شود و از این انشعابات هیچ انشعاب اضافی تری گرفته نمی شود. بنابراین هر رادیاتور یک شیر رفت در کلکتور خواهد داشت و یک شیر برگشت که توصیه می شود بصورت موازی و زیر هم قرار بگیرند.
هر چند این روش برای گرمایش به علت حرارت بالا توصیه نمیگردد اما دلیل بر کیفیت بد لوله ها نخواهد بود زیرا لوله های پلیمری هر چقدر هم که تغییر حالت داشته باشند به دلیل مقاومت بالا به ندرت دچار ترکیدگی، نشتی و شکستگی می شوند.
 درلوله کشی روکار گرمایش با لوله پلیمری برای نصب شیر رفت و برشت از زانواستفاده نمی شود .بهتر است لوله ها بصورت مستقیم تا محل نصب شیر رفت و برگشت اجرا شوند.
یکی از معایب اصلی لوله کشی رادیاتورها به روش سنتی با لوله پلیمر عدم توزیع گرما بصورت عادلانه و مساوی بین رادیاتورها است به این صورت که رادیاتوری که اولین انشعاب را دارد معمولا از رادیاتورهای دیگر داغ تر و رادیاتور آخر معمولا از سایر رادیاتور ها سردتر خواهد بود.به همین دلیل توصیه می شود اگر این نوع لوله کشی را برای گرمایش مد نظر دارید حتما اصلی ترین رادیاتور خود را ترجیحا در اولین مسیر انشعاب قرار دهید.

یک گروه تاسیساتی خبره با لوله کشی عالی می تواند شما را از اتفاقات ناگوار پس از نصب لوله کشی نجات دهد. زیرا با انتخاب نوع لوله مناسب و با لوله کشی عالی می تواند بهترین کار را ارائه دهد که اتصالات دچار چکه و نشتی نشوند و یا لوله ها در مقابل حرارت تغییر شکل ندهند.
لوله کشی آب و گرمایش بسته به شرایط خانه و یا محل کار شما باید انتخاب شود و تعیین نوع لوله کشی با استفاده از لوله پلیمری یا  لوله های 5 لایه را به تاسیسات ما بسپارید تا بهترین راه را برای شما انتخاب نماییم.
